Подготовительные работы

Проверьте по комплектовочной ведомости наличие деталей в комплекте и соответствие муфты сечению, типу и рабочему напряжению монтируемого кабеля.

Подготовьте рабочее место, все необходимые инструменты и приспособления. Проверьте исправность газового оборудования: баллона, шланга, редуктора и горелки. Если муфта хранилась в неотапливаемом помещении при температуре менее 5°С, то до начала монтажа комплект муфты следует выдержать не менее 2-х часов при температуре 18—20°С.

Монтаж термоусаживаемых муфт требует соблюдения особой чистоты. Попадание в муфту влаги, грязи и посторонних частиц в процессе монтажа недопустимо.

Основные работы

Разделка кабеля должна выполняться только высококвалифицированным специалистом. Несоблюдение размеров разделки, разделка без рулетки «на глазок», порезы и задиры на жильной изоляции, наличие загрязнений могут привести к сокращению срока службы муфты и пробоям. Особое внимание следует уделить снятию изоляции с жил кабеля. Любые повреждения жил в процессе снятия изоляции недопустимы. Разделка высоковольтных кабелей из сшитого полиэтилена требует профессионального инструмента для снятия изоляции и полупроводящего экрана.

Подготовка кабеля к разделке:

- Распрямить концы кабеля на длине 1000 мм;

- Надеть на один конец кабеля антитрекинговую трубку , а на другой — толстостенную манжету и защитный кожух.

·

            Рисунок 1. Подготовка кабеля

            Разделка кабеля:

-  Удалить с кабеля внешнюю оболочку и разделительный слой длиной L до проволочного

экрана;

-  При наличии медной бандажной ленты, фиксирующей проволочный экран, ленту об-

резать на уровне среза внешней оболочки. На месте среза ленты не должно оставаться

острых выступающих кромок;

-  Отогнуть все медные проволоки экрана на внешнюю оболочку кабеля и временно за-

крепить их на оболочке кабеля;

-  Повторить операции для второго конца кабеля.

Рисунок 2. Разделка кабеля

Удаление полупроводящего слоя изоляции кабеля:

-  Обрезать жилу кабеля на длине L1 от среза внешней оболочки;

- Удалить все разделительные слои кабеля до экрана по изоляции из экструдируемого полупроводящего сшитого полиэтилена;

- Специальным инструментом (роликовым ножом) тщательно удалить слой экрана по изоляции из экструдируемого полупроводящего сшитого полиэтилена, оставив его участок длиной 50 мм от среза внешней оболочки. На поверхности изоляции из сшитого полиэтилена не допускается наличие остатков проводящего материала, бугров и заусенцев. Все неровности следует зашлифовать наждачной бумагой, поверхность изоляции должна быть гладкой;

-  Обезжирить участки изоляции из сшитого полиэтилена, используя х/б салфетку и бензин, начиная от конца жилы в направлении полупроводящего экрана по изоляции. (Салфетку х/б использовать только однократно!)

-  Повторить операции для второго конца кабеля.

Рисунок 3. Удаление полупроводящего слоя

Установка трубки выравнивания напряженности электрического поля:

-  Снять с конца жилы изоляцию на длине, равной ½ глубины гильзы. (Если используется гильза с внутренней перегородкой, изоляция удаляется на участке, равным длине гильзы до внутренней перегородки);

-  Надеть на жилу трубку для выравнивания напряженности электрического поля;

-  Расположить трубку на полупроводящем экране по изоляции кабеля с заходом 30 мм на экран (см. рис.);

-  Усадить трубку для выравнивания напряженности электрического поля в направлении от среза внешней оболочки к концу кабеля;

-  Повторить операции для второго конца кабеля.

Рисунок 4. Установка трубки выравнивания напряженности электрического поля

Соединение жил:

-  Произвести соединение жил по выбранной технологии: гильзой методом опрессовки, либо соединителем со срывающимися болтовыми головками;

-  Зашлифовать острые кромки и заусенцы, образовавшиеся после опрессовки, либо после срыва болтовых головок.

Рисунок 5. Соединение жил

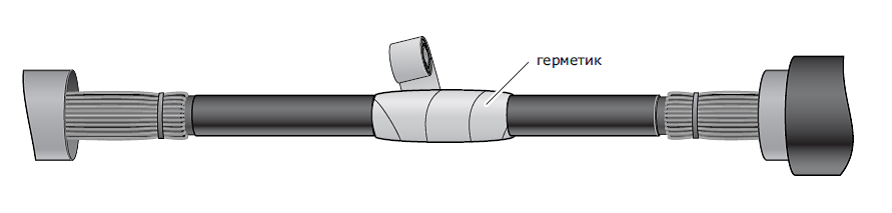

Подмотка лентой герметиком:

-  Используя герметик из комплекта муфты, обмотать место соединения жил с заходом на ТВНЭП, заполняя неровности гильзы или соединителя, образовавшиеся после монтажа. При намотке герметик вытягивать по длине примерно в 1,5-2 раза.

Рисунок 6. Подмотка лентой герметиком

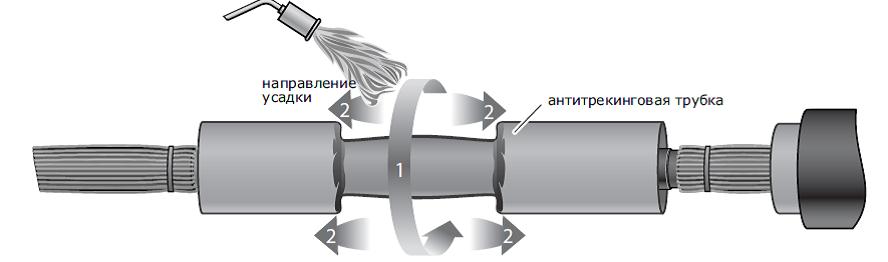

Установка антитрекинговой трубки:

-  Надвинуть внутреннюю антитрекинговую трубку на место соединения жил, разместить ее по центру муфты и усадить, начиная с середины.

Рисунок 7. Установка антитрекинговой трубки

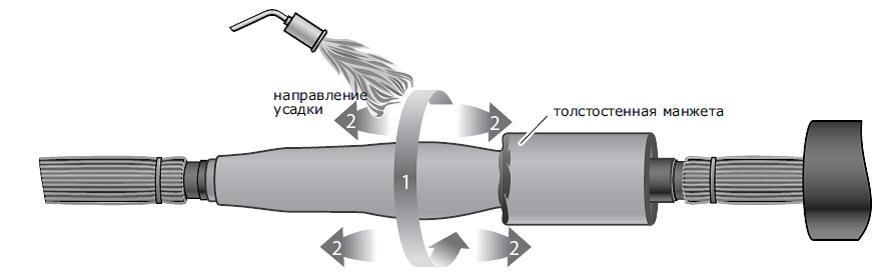

Установка толстостенной манжеты на место соединения жил:

- Надвинуть толстостенную манжету на место соединения жил, разместить ее по центру муфты и усадить, начиная с середины.

Рисунок 8. Установка толстостенной манжеты

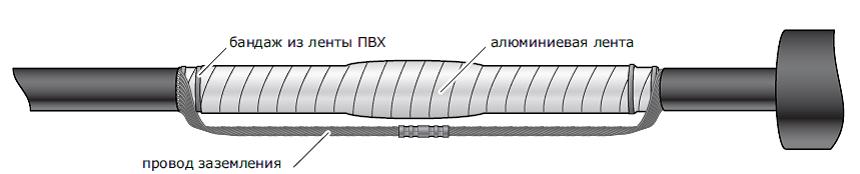

Восстановление экрана кабеля:

-  Поверх толстостенной манжеты произвести намотку алюминиевой экранирующей ленты с перехлестом витков 15—20 мм, с заходом на медные проволоки экрана;

- Концы алюминиевой ленты зафиксировать бандажом из 2—3 витков изолирующей ленты

ПВХ;

-  Аккуратно разгладить ленту по контуру конструкции по всей длине намотки;

-  Удалить временный бандаж из ленты ПВХ, фиксирующий проволочный экран. Сформировать «косичку» (аккуратно собрать в пучок и скрутить свободные проволоки экрана кабеля). Обрезать концы сформированного провода заземления на необходимую длину;

-  Соединить провод заземления, предварительно зачистив и обезжирив концы провода в соответствии с выбранным способом соединения.

Рисунок 9. Восстановление экрана

Установка защитного кожуха:

-  Надвинуть защитный кожух. Разместить его по центру муфты и усадить, начиная с середины.

Рисунок 10. Установка защитного кожуха
