Метод ГНБ заключается в забуривании через грунт ствола из полых стальных штанг по запроектированной заранее траектории – например: по дуге, затем по прямой и снова по дуге с выходом из грунта в определенной проектом точке. Изгиб штанг может осуществляться не только в профиле, но и в плане.

 Бурение сопровождается нагнетанием в скважину под большим давлением специального раствора “Бентонита”, предотвращающего на этой стадии работ обрушение породы. При обратном движении к штангам крепятся различные приспособления, в том числе конусообразный расширитель, к нему, прикрепленные через вертлюг другие устройства и полиэтиленовые трубы. Установка ГНБ вытягивает штанги с закрепленным расширителем, следом за ним полиэтиленовые трубы диаметром 160 мм, сваренные в плети из 6 – 12-ти метровых секций, в которые уже заложен капроновый шнур или стальной трос, который позволяет затащить в прокол основной, трос диаметром не менее 18 мм. В это время продолжает нагнетаться в скважину бентонит. Чтобы трубы не соприкасались, их должен разделять зазор 50 мм через распорки, продвигающиеся вместе с трубами. Распорки устанавливаются через 2 метра. После выхода обоих концов труб из земли, вдоль них делается шурф до глубины 0.7м. В этом месте стыкуется прокол и кабельная траншея. На уровне дна траншеи, трубы обрезаются и закаппариваются “пробкой” и термоусаживаемой манжетой

Положение пилотного бура под землей определяется с помощью находящегося непосредственно в буровой головке зонда локационным оборудованием находящимся в руках локаторщика постоянно контролирующего местоположение буровой головки и передающего по рации команды оператору в кабине управления..

 Если трубы расположены в два-три ряда, то нижний ряд должен быть на 0.5 м длиннее над ним лежащего. Расположение всех концов труб фиксируются на исполнительной документации. В процессе протяжки труб в скважину они могут вместе с конусом вращаться вокруг своей оси. Поэтому концы труб должны быть пронумерован. Например: нитрокраской или хлорвиниловыми чернилами.

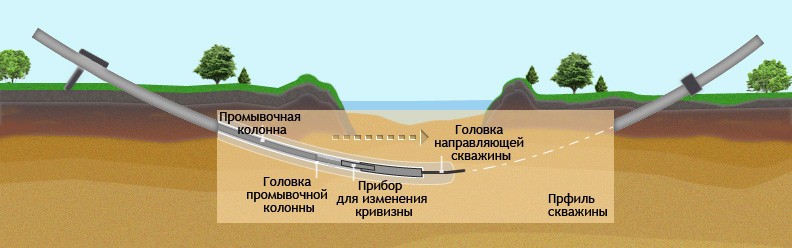

Рисунок 1. Бурение скважины

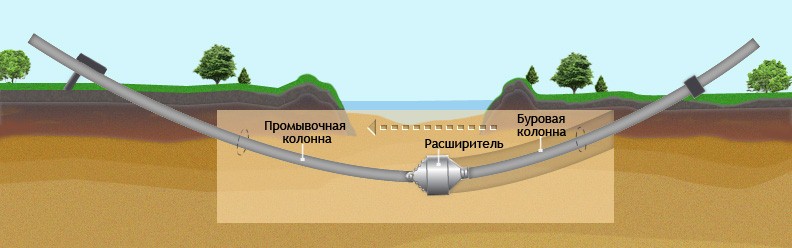

Рисунок 2. Расширение скважины

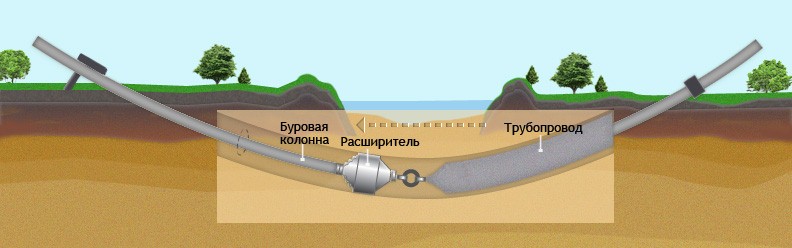

Рисунок 3. Протягивание трубы в скважине

 После окончания строительства прокола, его трубы должны быть прочищены сжатым воздухом или иным способом с проверкой их “шаром” диаметра 130 мм.

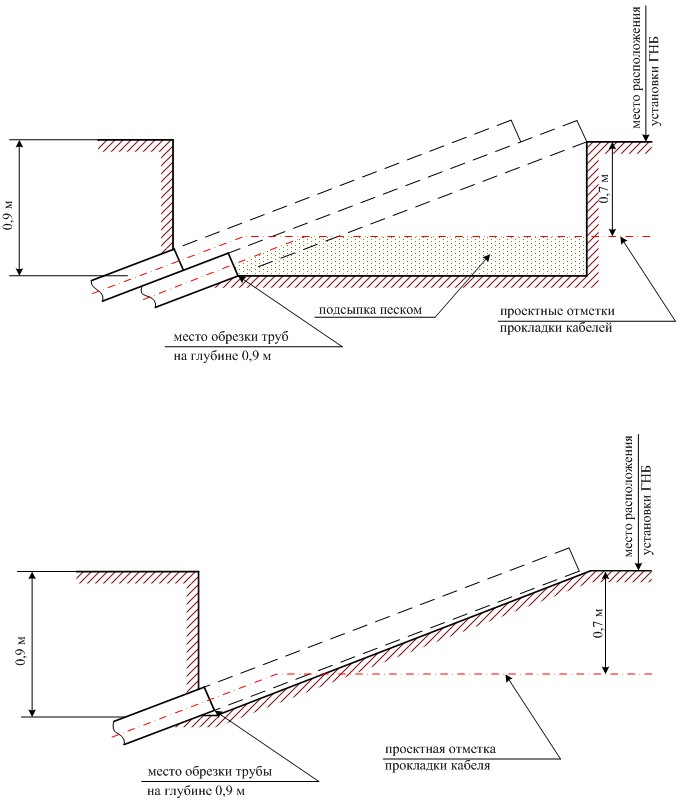

Рисунок 4. Устройство шурфов для вывода кабелей из перехода

 Таблица 1. Расположение и количество труб в скважинах прокола.
